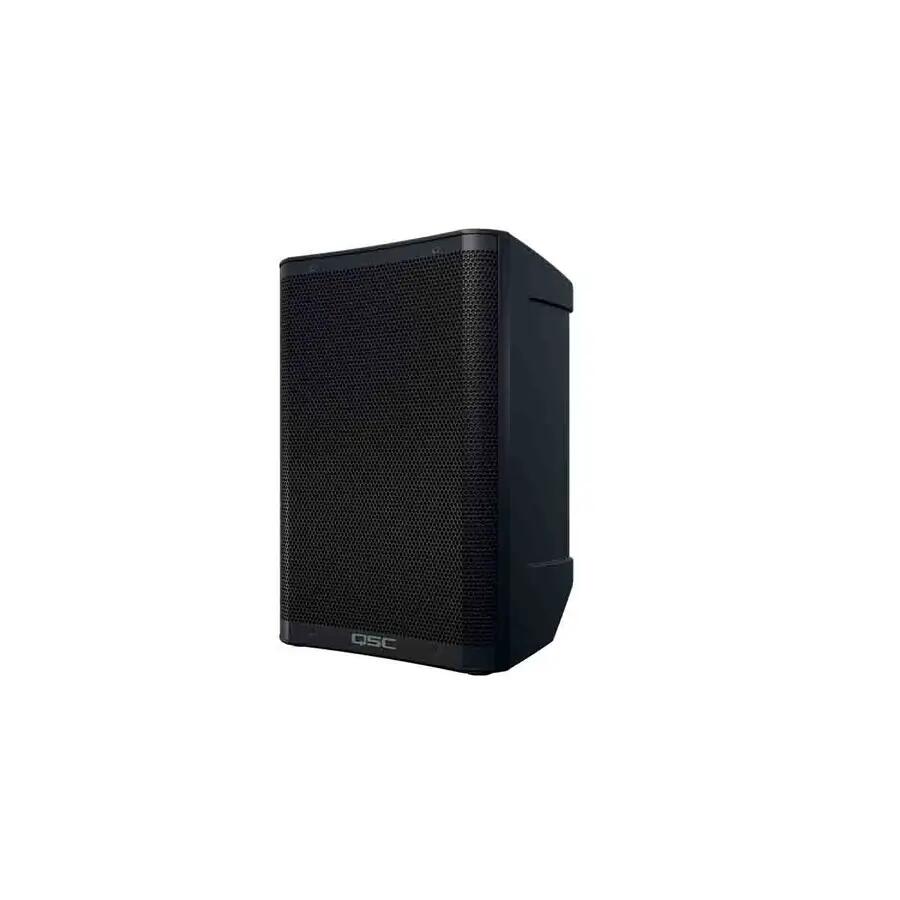

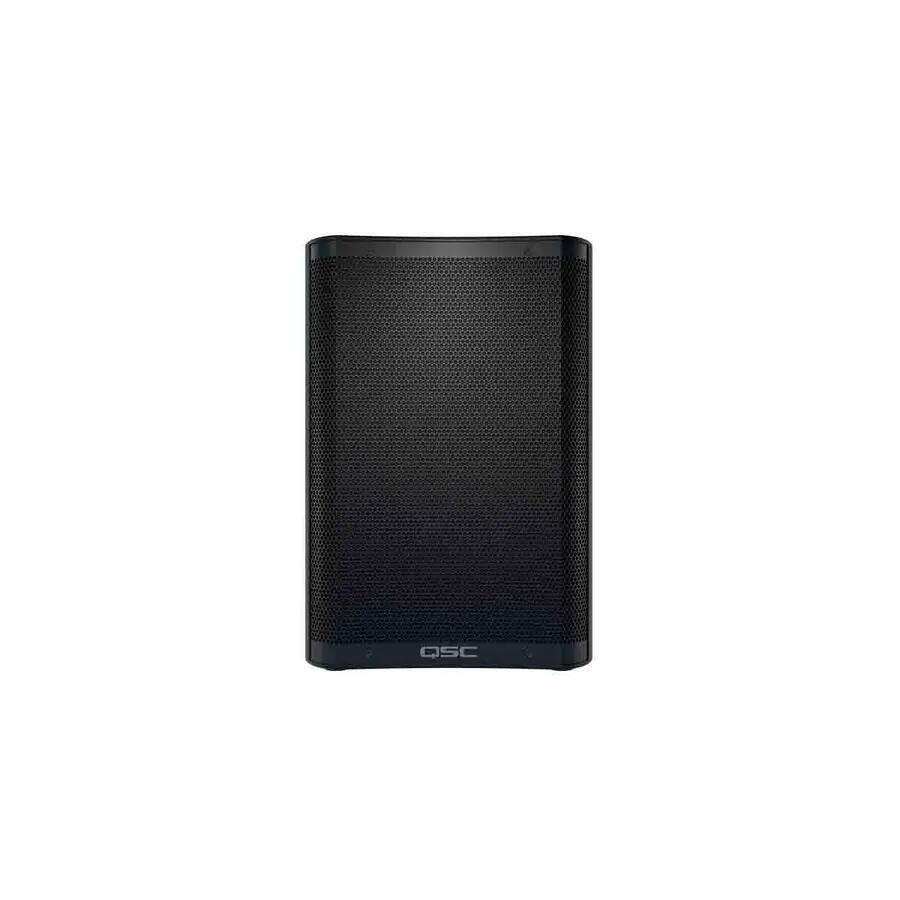

QSC CB10 è uno speaker attivo portatile, alimentato a batteria con un amplificatore in classe D da 440W, un woofer da 10” e 1 tweeter a compressione da 1”. Il range di frequenze che copre va da (-6dB) 47Hz a 20kHz per un massimo di 127 dBSPL a 1m di distanza. Dotato di 2 ingressi combo XLR/jack d ¼” che accettano segnale di linea o microfonico, un ingresso mini-jack da 3,5mm stereo e un’uscita Mix Out su XLR. La connessione Bluetooth 5.1 ci consente il controllo da remoto e il passaggio di segnale audio con opzione True Wireless Stereo per linkare più speaker, è possibile selezionare dei preset di funzionamento direttamente dal pannello posteriore, mentre le funzioni più avanzate del DSP sono tutte controllabili da remoto grazie all’app QSC (iOS e Android) Loudspeaker Control App.
Potente, versatile e portatile

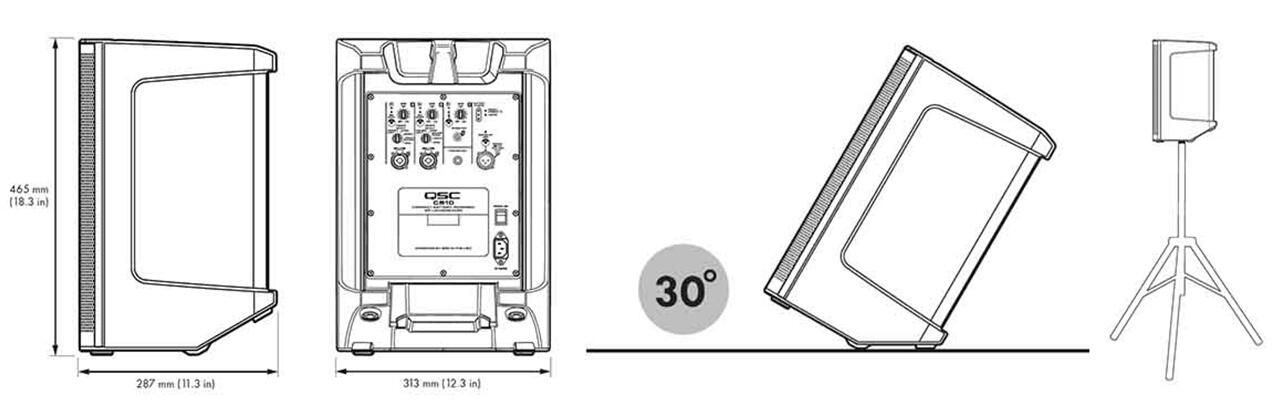

Dimensioni di QSC CB10
Il QSC CB10 è stato studiato per la massima portabilità e maneggevolezza, senza andarne a sacrificare le prestazioni. La sua batteria garantisce una durata di funzionamento di 12 ore ed impiega 4 ore per una ricarica completa, è dotato di una porta di connessione IEC per poterlo collegare alla rete elettrica e per ricaricare la batteria.

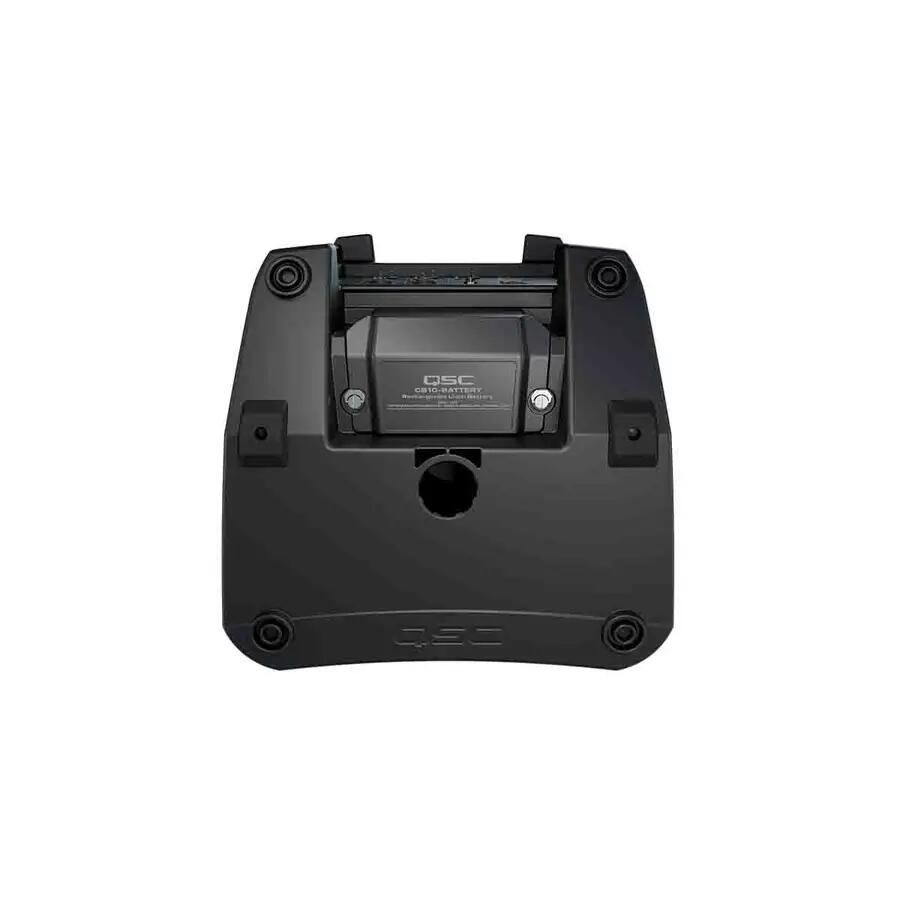

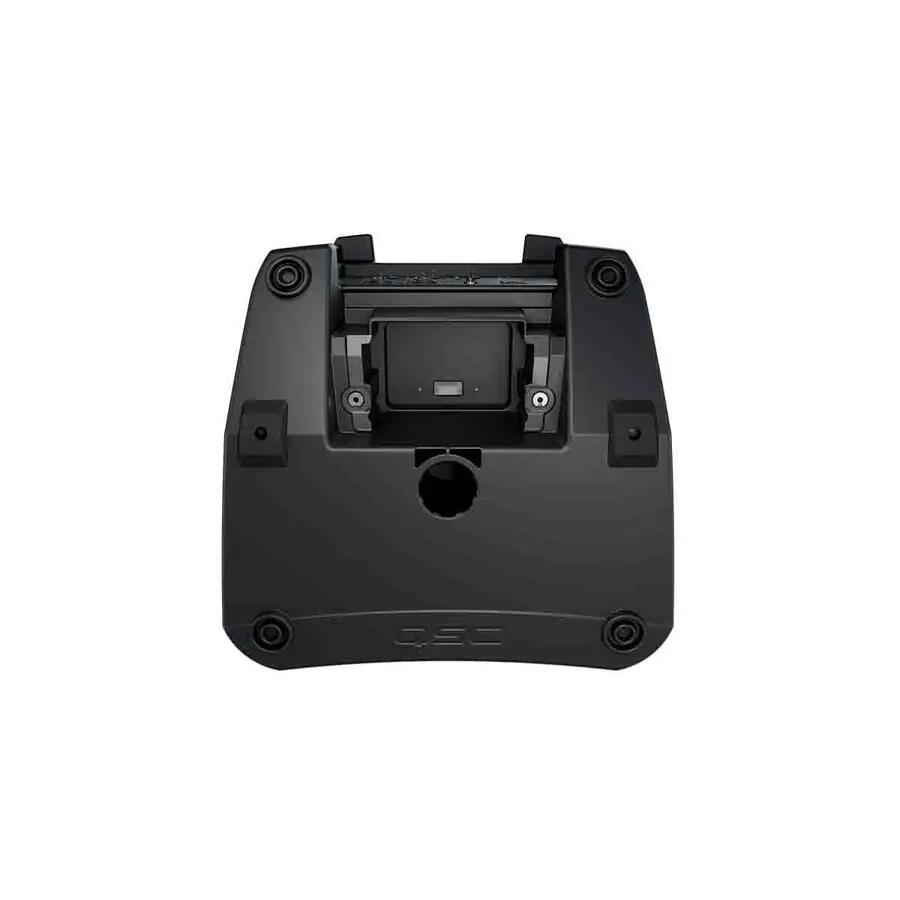

Nella parte inferiore troviamo un alloggiamento che ci consente di posizionarlo su uno stativo di misura standard. Il suo tilt angle di 30°, inoltre, lo rende perfetto anche per essere posizionato a pavimento come monitor o, ci consente di appoggiarlo sulla console di un DJ per essere utilizzato come cassa spia, per un monitoring ravvicinato e più preciso.
Mixer a 3 canali integrato

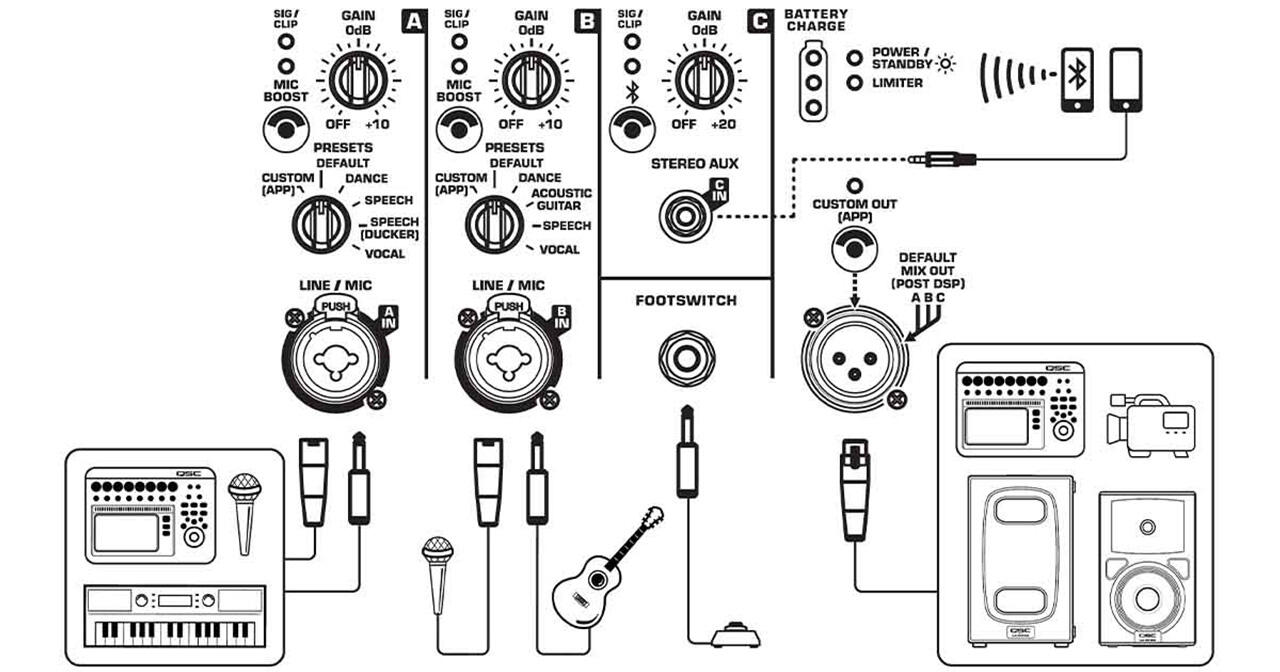

I tre canali del mixer integrato di QSC CB10 con i rispettivi ingressi e controlli
Il suo mixer ci offre 2 ingressi combo XLR/Jack da ¼”, entrambi accettano segnali di linea o microfonici.
Per il canale A abbiamo a disposizione 6 preset, selezionabili con un selettore a 6 posizioni posto sul pannello posteriore.
Lista dei preset:
‘Custom (app)’ - ci permette di richiamare un preset costumizzabile tramite Loudspeaker Control App
Default
Dance
Speech
Speech (ducker) che andrà in automatico a ridurre i volumi degli altri ingressi in maniera inversamente proporzionale alla quantità di segnale che riceverà.
Nell’ingresso B troviamo gli stessi preset, fatta eccezione che per Speech (ducker) che viene sostituito da un preset per chitarra acustica. Tutti e due questi ingressi sono dotati di controlli indipendenti dei volumi in ingresso, di un mic boost e di un LED che ci indica la presenza di segnale, o un eventuale clipping attraverso i colori verde o rosso.
Il canale C può ricevere sia segnale Bluetooth 5.1 che segnale analogico grazie al Mini-Jack stereo. Troviamo anche un jack TS per poter collegare un pedale footswitch, al quale tramite app possgiamo assegnare una delle seguenti funzioni:
- Mute per canale
- FX Mute
- Boost del canale

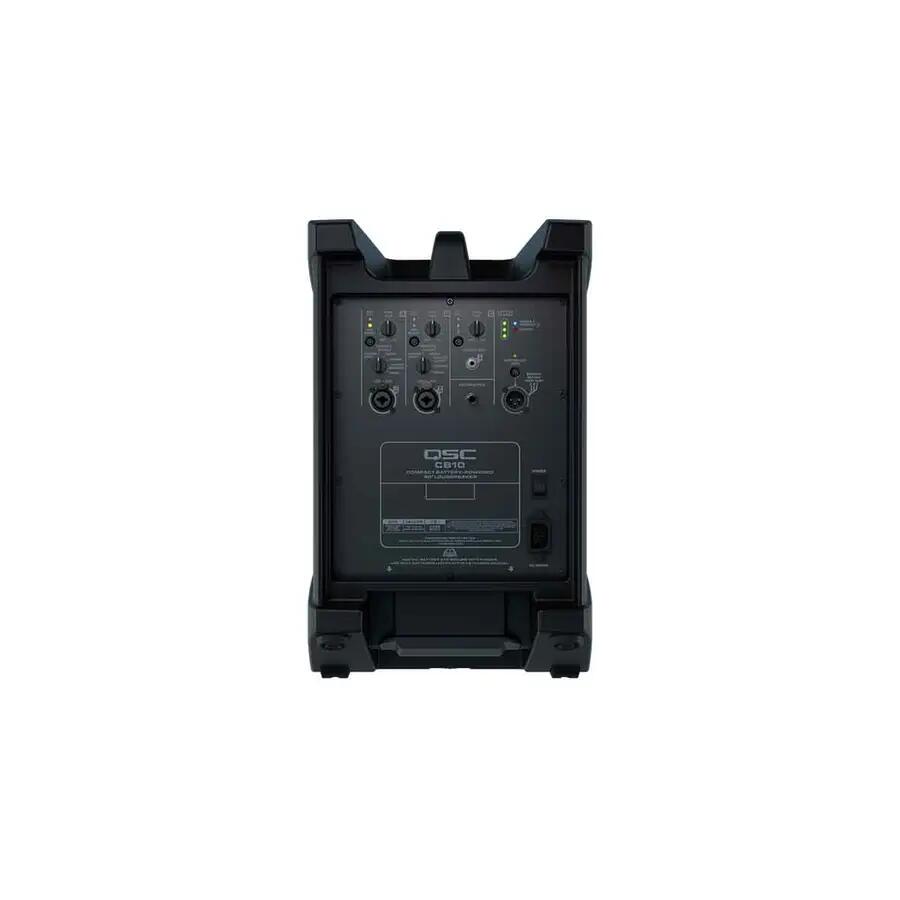

L'icona a forma di batteria stilo che troviamo sullo stesso pannello ci mostra in tempo reale il livello di carica residuo del nostro dispositivo. Per quanto riguarda l’uscita, anche questa è personalizzabile tramite App, di default troviamo una somma dei segnali dei tre canali in uscita su XLR con volume regolabile.
Loudspeaker Control App
Tramite app possiamo controllare:
- I volumi di ingresso di tutti i canali
- I preset dei canali A e B
- L’equalizzazione di tutti e tre i canali.
- Il riverbero dei canali A e B
- Il Ducker del canale A
- Contour selection
- Possiamo scegliere un routing costum per l’uscita fisica XLR
- Assegnazione della funzione footswitch: Channel Mute, FX Mute o Channel Boost
- Configurazione audio del Bluetooth
- Eseguire firmware updates
Risposta in frequenza

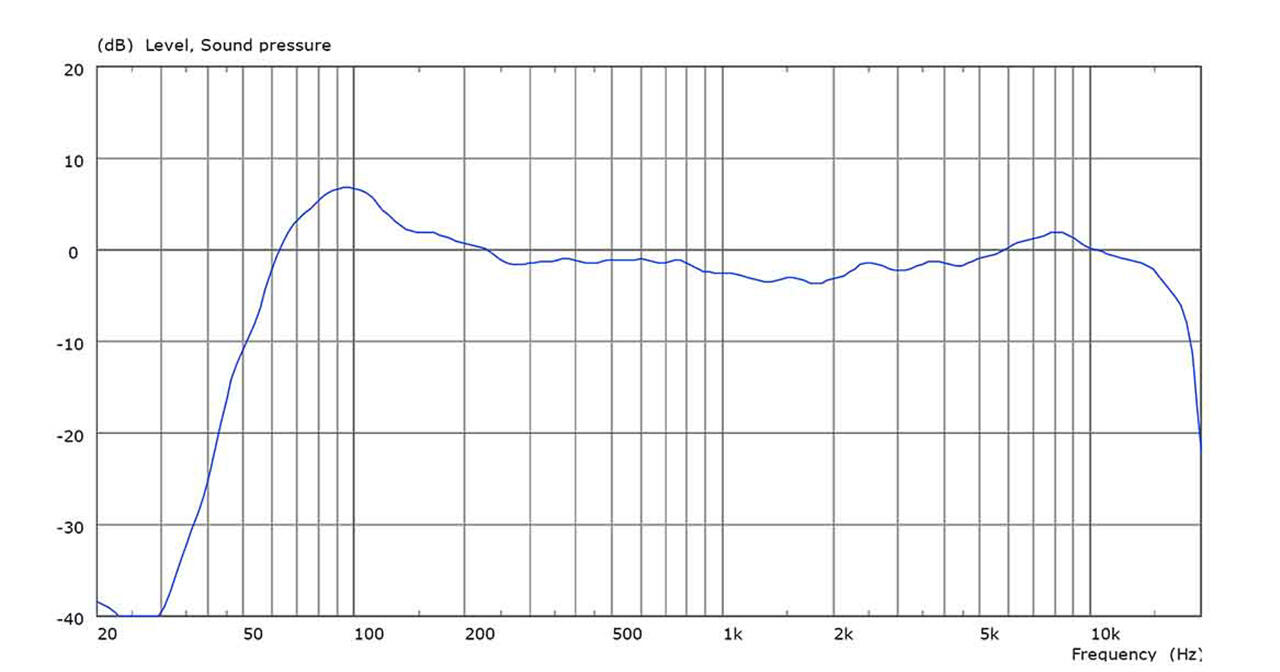

La risposta di frequenza di QSC CB10
Specifiche tecniche di QSC CB10
Configurazione: cassa attiva a 2 vie a batteria, ricaricabile
Woofer: 10”
Tweeter: 1”
Risposta di frequenza (-6db): 51Hz-18kHz
(-10db): 47Hz-20 kHz
Max SPL: 127dB @ 1m
Angolo di copertura: 90° assisimetrico
Amplificazione (picco): 440W
Raffreddamento: a convezione
Controlli del pannello posteriore:
3x potenziometri guadagno (gain)
2x interruttori di attivazione MIC Boost
2x selettore rotativo a 6 posizioni per selezione Contour (include controllo CUSTOM APP)
1x interruttore di attivazione Bluetooth
1x selettore per modalità output
1x interruttore di accensione
Funzioni dell’applicazione ‘Loudspeaker Control App’:
Canali di ingresso: Gain, selezione preset (canali A/B), EQ
Riverbero (canali A/B)
Ducker (canali A/B)
Selezione contour
Routing personalizzato dell’output
Funzioni del footswitch: Mute per canale, FX Mute, Boost del canale
Configurazione dell’audio Bluetooth
Firmware Update dello speaker
Indicatori sul pannello posteriore:
3x LED per segnale in ingresso/clip
2x LED per modalità MIC attiva
3x LED per livello di carica della batteria
1x LED per attivazione del limiter
1x LED per attivazione Bluetooth
1x LED speaker attivo/standby
Connessioni:
2x combo XLR/Jack da ¼” per ingressi (Mic/Line)
1x 3,5mm minijack TRS (stereo in)
1x 6,3mm jack TS (footswitch)
1x XLR/M (mix out)
1x IEC per alimentazione

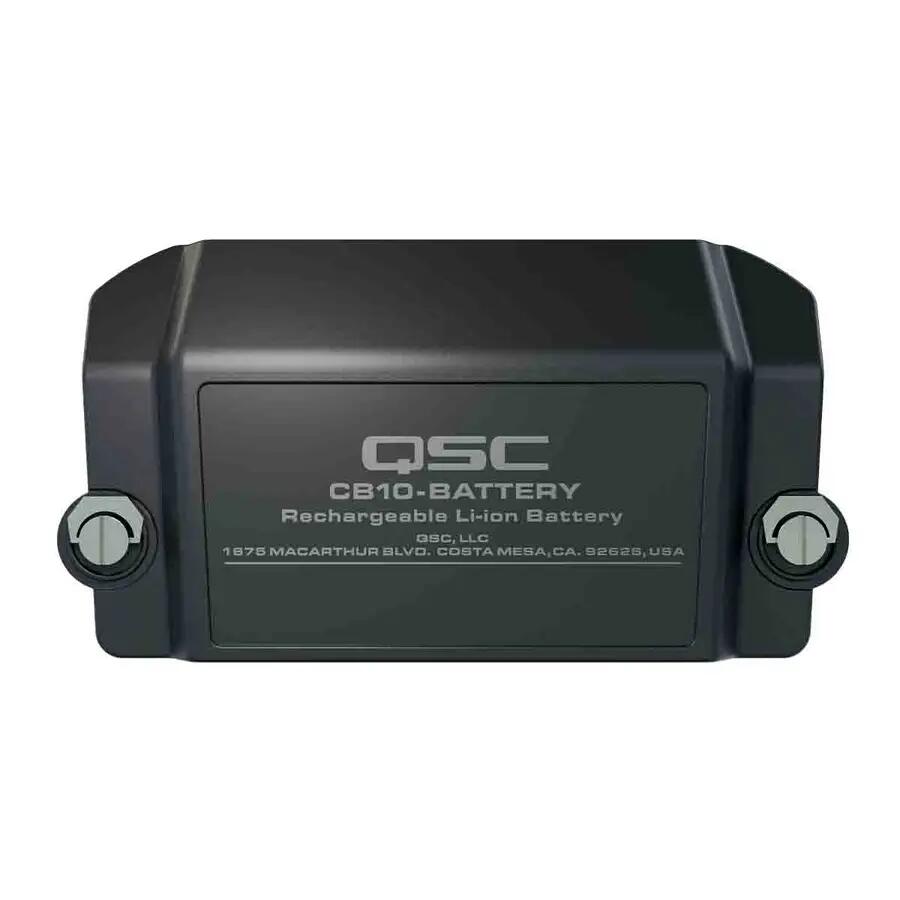

Batteria: Modulo batteria ricaricabile agli ioni di litio da 22,2 V, 4400 mAh, 97 Wh (1 unità inclusa con CB10)
Durata della batteria: fino a 12 ore
Tempo di ricarica della batteria: circa 4 ore
AC input: 100-240 VAC, 50/60 Hz
Assorbimento: 100 VAC, 1A / 120 VAC, 0.9 / 240 VAC, 0.5°
Materiale del cabinet: polipropilene
Colore: nero (RAL 9011)
Griglia: Acciaio verniciato a polvere con rivestimento interno (calibro 18)
Dimensioni dello speaker: 465x313x287mm
Dimensioni del pacco: 559x406x381mm
Peso dello speaker: 12,2KG
Peso del pacco spedito: 14,4KG
Conformità: CE, WEEE, TUV, China RoHS, RoHS II, FCC Class A
Accessori opzionali: CB 10-CVR: cover per esterno/eventi atmosferici
CB 10-Battery: Modulo batteria ricaricabile agli ioni di litio da 22,2 V, 4400 mAh, 97 Wh
