Linear 5 MK II 308 LTA è un diffusore attivo equipaggiato con amplificatore da 1200w e tecnologia Long-Throw, estremamente compatto realizzato con una configurazione di 3 driver con cono da 8 pollici caricati a tromba disposti verticalmente ed un tweeter con tecnologia MultiCell Transformer ad alte performance. Come ogni diffusore della linea Linear 5 MKII è equipaggiato con un potente DSP integrato ideale per un utilizzo touring.
Linear 5 MKII entra nel mondo dei DSP
Pieno controllo sull’emissione sonora, anche durante il sound check o lo spettacolo, è una caratteristica già ben nota nei grandi sistemi da tour o nelle serie LINEAR 7 e LINEAR 9. L’applicazione DSP CONTROL consente il controllo remoto di tutti i componenti LINEAR 5, dai monitor da palco ai sistemi PA completi, tramite la rete e il software proprietario DSP CONTROL di HK Audio per Mac e PC. Le caratteristiche dei potenti DSP, come volume, equalizzazione, limiting, delay e polarità, sono quindi accessibili direttamente dalla posizione FoH in qualsiasi momento. I diffusori che non dispongono di una propria tecnologia DSP possono farlo grazie all’uscita controllata DSP OUT presente in tutti gli altoparlanti della serie LINEAR 5. Un equalizzatore semi-parametrico a 10 bande, filtro passa-alto, filtro passa-basso, delay, polarità e limiting sono disponibili per ciascuna uscita DSP, indipendentemente dalla configurazione DSP della LINEAR 5.
Il tweeter MTC di Linear 5 MK II 308 LTA
Il tweeter MCT è un driver a tromba con una guida d’onda appositamente studiata e formata da tanti piccoli cunicoli di varie dimensioni e lunghezze. Le risonanze interferenti create dalle differenti lunghezze e dimensioni vengono spinte al di sopra della gamma udibile, mantenendo la distorsione al minimo. Di conseguenza, è disponibile una pressione sonora utilizzabile significativamente maggiore. Allo stesso tempo, la tecnologia MCT consente la realizzazione di una guida analogica del raggio di dispersione del diffusore ottenendo quindi un modello di emissione della tromba asimmetrica. Questo, combinato con la dispersione molto precisa, rende molto facile da ottenere la disposizione di headstack e cluster. Ciò consente all'MCT di raggiungere lunghe distanze anche con dimensioni compatte.
Configurazioni di Linear 5 MK II 308 LTA
Cluster: Dispersione più ampia e maggiore riserva di basse e medie frequenze
Headstack: maggiore pressione sonora ed estensione
Headstack Cluster: maggiore pressione sonora, estensione e profondità di diffusione
Specifiche Tecniche - Linear 5 MK II 308 LTA
Max. SPL @ 10 % THD Max 133 dB half-space (100 Hz - 12 kHz in media)
SPL Peak @ 10 % THD 138 dB half-space
Risposta in frequenza +/-3 dB 105 Hz - 17 kHz
Risposta in frequenza -10 dB 98 Hz - 19 kHz
Uscita amplificatore di potenza (RMS/Picco) 600 / 1,200 W
Tipo di amplificatore Classe D - bi-amplificato
Woofer -
Speaker per i bassi/medi 3 x 8", con bobina 1,5"
Driver HF Driver a compressione da 1", bobina da 1,7".
Caratteristiche della tromba Tromba MCT a 60° x +5/-25°
Frequenza attiva x-over 1,7 kHz FIR X-over con 60 dB/ott
Livello massimo di ingresso 20 dBu
Ingressi analogici 1 x XLR combo bilanciato
Ingresso analogico 1 x XLR bilanciato
Uscita DSP 1 x XLR bilanciato
Porta di rete EtherCON RJ45, 1 x In, 1 x Thru
Preset Filter Single, Cluster, Headstack, Remote
Software remoto DSP CONTROL (Windows, Mac OS)
Funzioni DSP EQ completamente parametrico a 10 bande con caratteristiche variabili del filtro, filtro High-Pass, filtro Low-Pass, Polarity, Level, Delay, Limiter, Mute
Frequenza di campionamento 48 kHz
Latenza del sistema <= 2,9 ms
Collegamento alla linea elettrica 1 x PowerCon NAC3 In, 1 x PowerCon NAC3 Thru, 100-240 V
Consumo di energia 1 A / 100-240 V nominali secondo EN 62368-1
Montaggio su palo MonoTilt 0°
Punti di fissaggio 5 x M8 (AP-8)

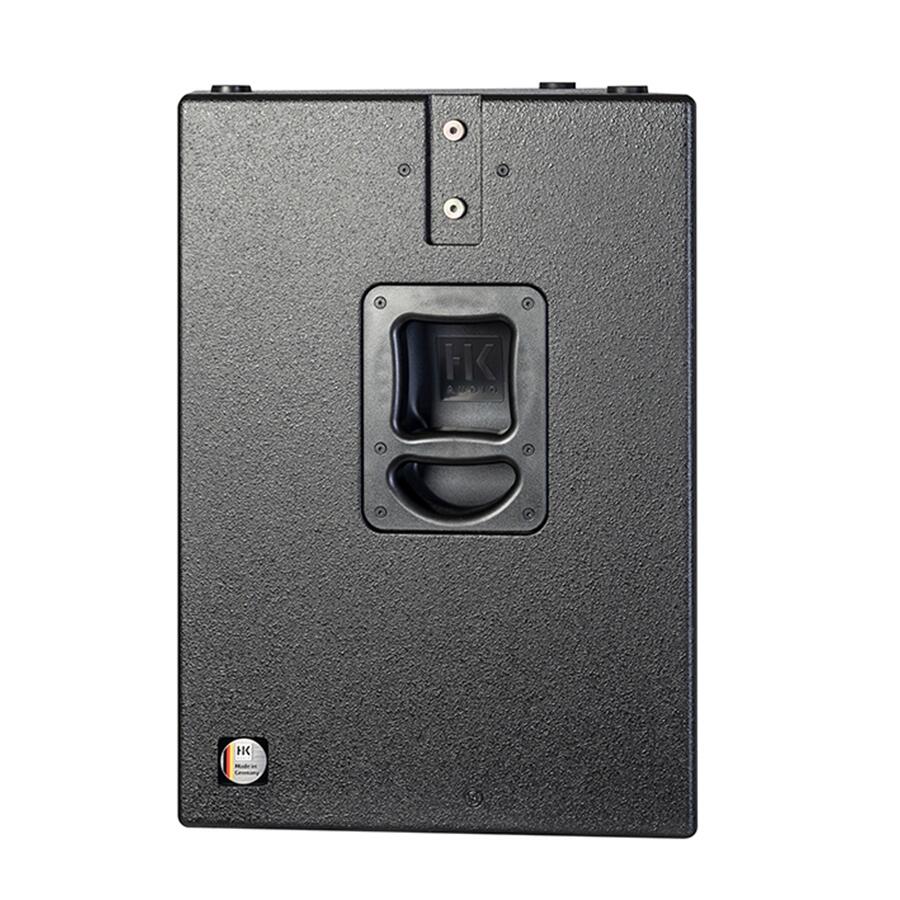

Maniglie di trasporto 2 x HK Audio MultiGrip
Alloggiamento Multistrato in betulla
Superficie Smalto acrilico nero
Griglia anteriore Griglia metallica da 2 mm rivestita in foam acustico nero
Dimensioni (LxHxP) 44 x 68 x 46 cm 17-21/64 x 26-49/64 x 189-7/64"
Peso 25 kg / 55.1 lbs
