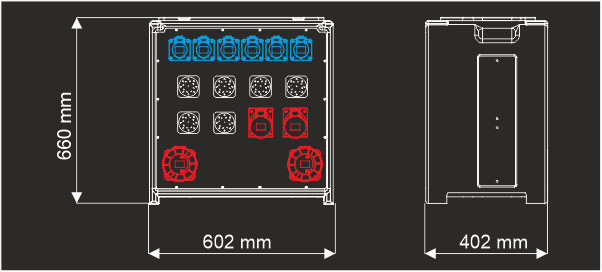

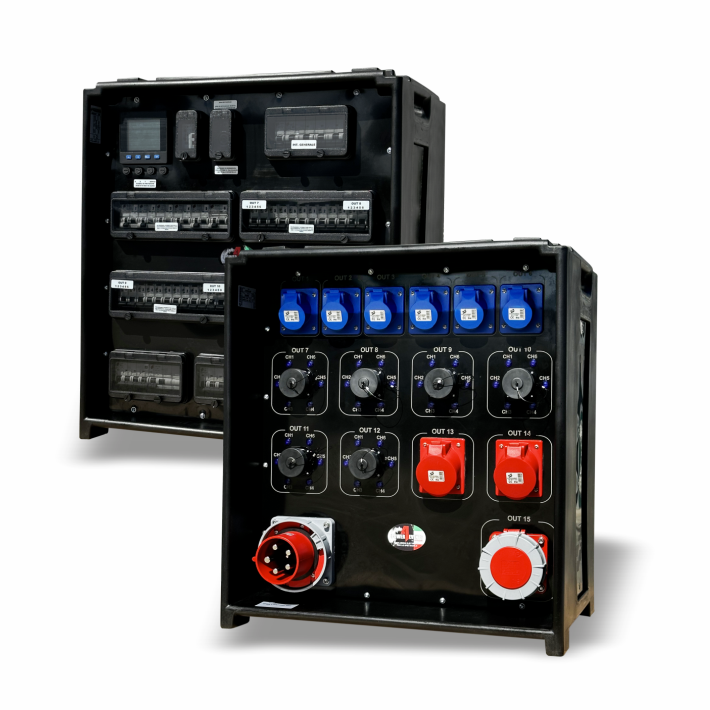

Quadro di distribuzione CEE + SOCA in cassa chiusa
Modello: CU-CIN 5/8F
cassetta in polietilene antiurto in colore nero,
configurazione prese-interruttori fronte/retro
prese protette individualmente
misura grandezze elettriche con strumento multifunzione
modulo di controllo tensione e presenza fasi/neutro
spie di segnalazione rete LED sulle 3 fasi
predisposizione per sgancio remoto di emergenza
Caratteristiche tecniche
ingresso ................................... con spina incasso 5P 125A
uscite
6x prese CEE 2P+T 16A, 6x prese «SOCAPEX»
2x prese CEE 5P 32A, 1x presa CEE 5P 63A
interruttore generale ...................................... MGT 4x125A
interruttori in uscita ..................... 42x MGTD 1N16A 30mA
2x MGTD 4x32A 30mA, 1x MGTD 4x63A 300mA
segnalazione ........ spia LED blu per ogni linea SOCAPEX
tensione di esercizio ............................. 230/400V 50/60Hz
potenza complessiva ................................................ 60 Kw
grado di protezione ..................................................... IP44
