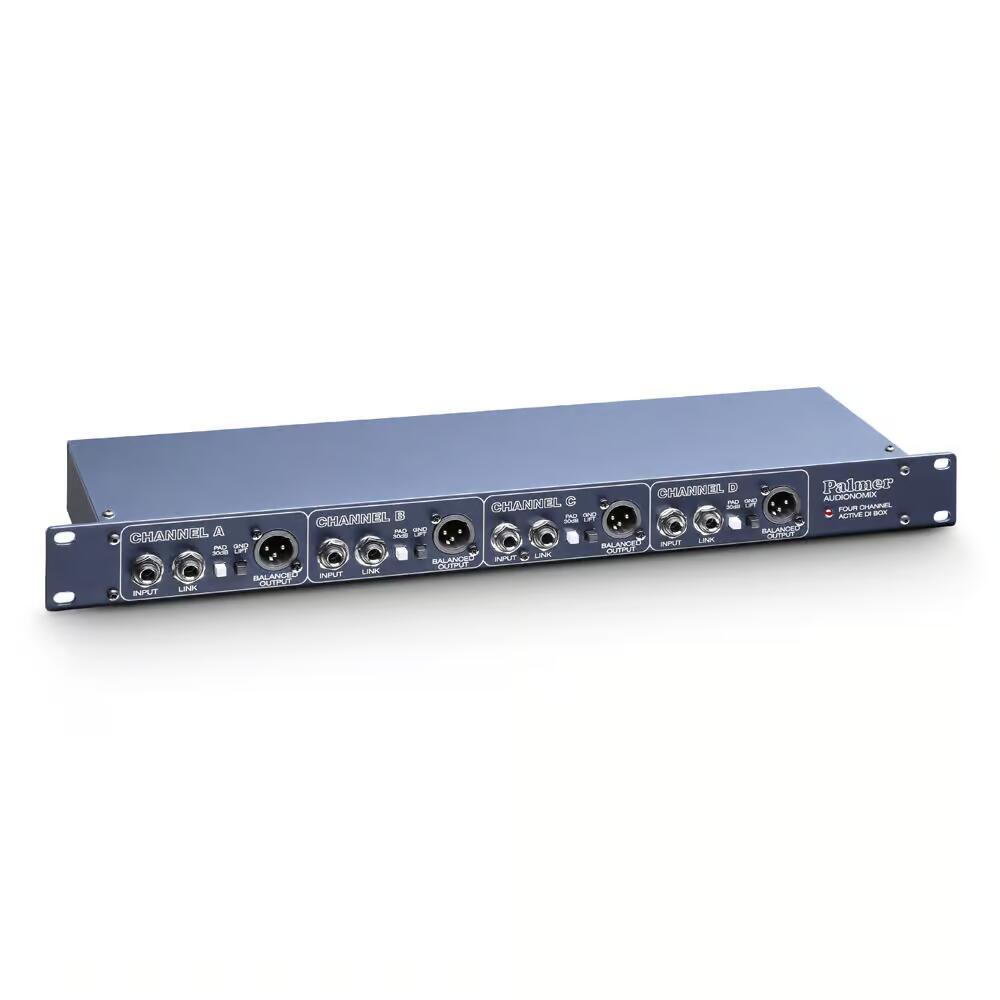

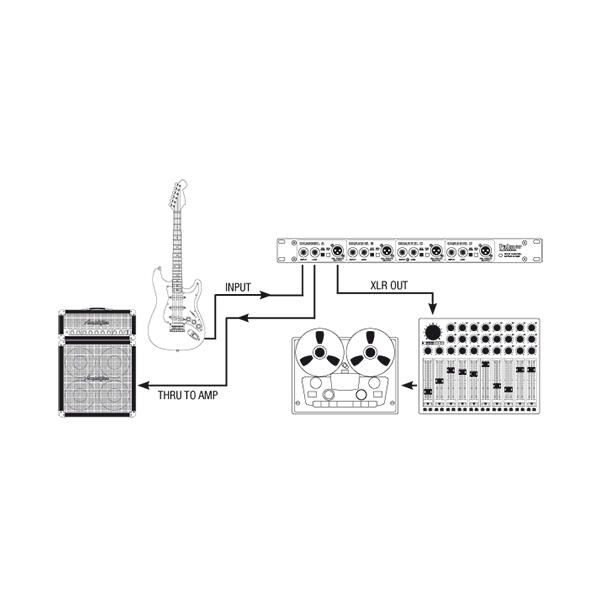

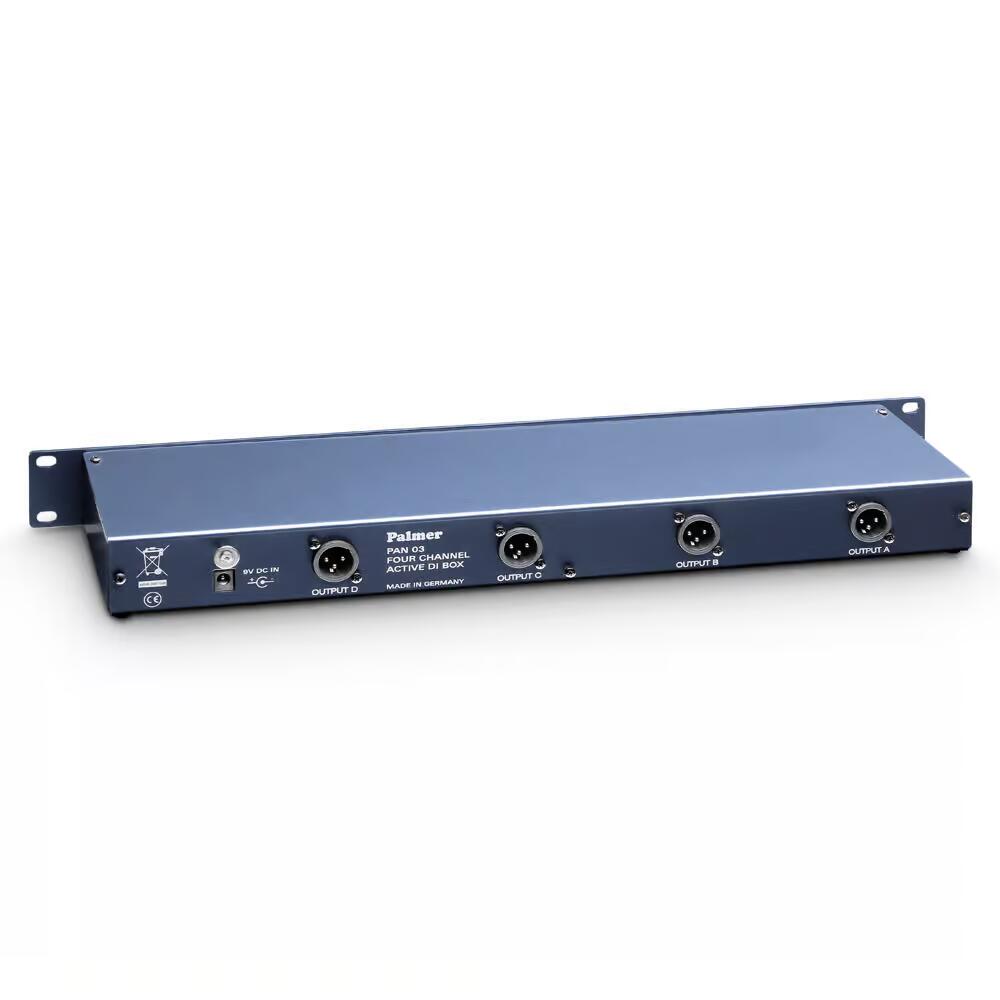

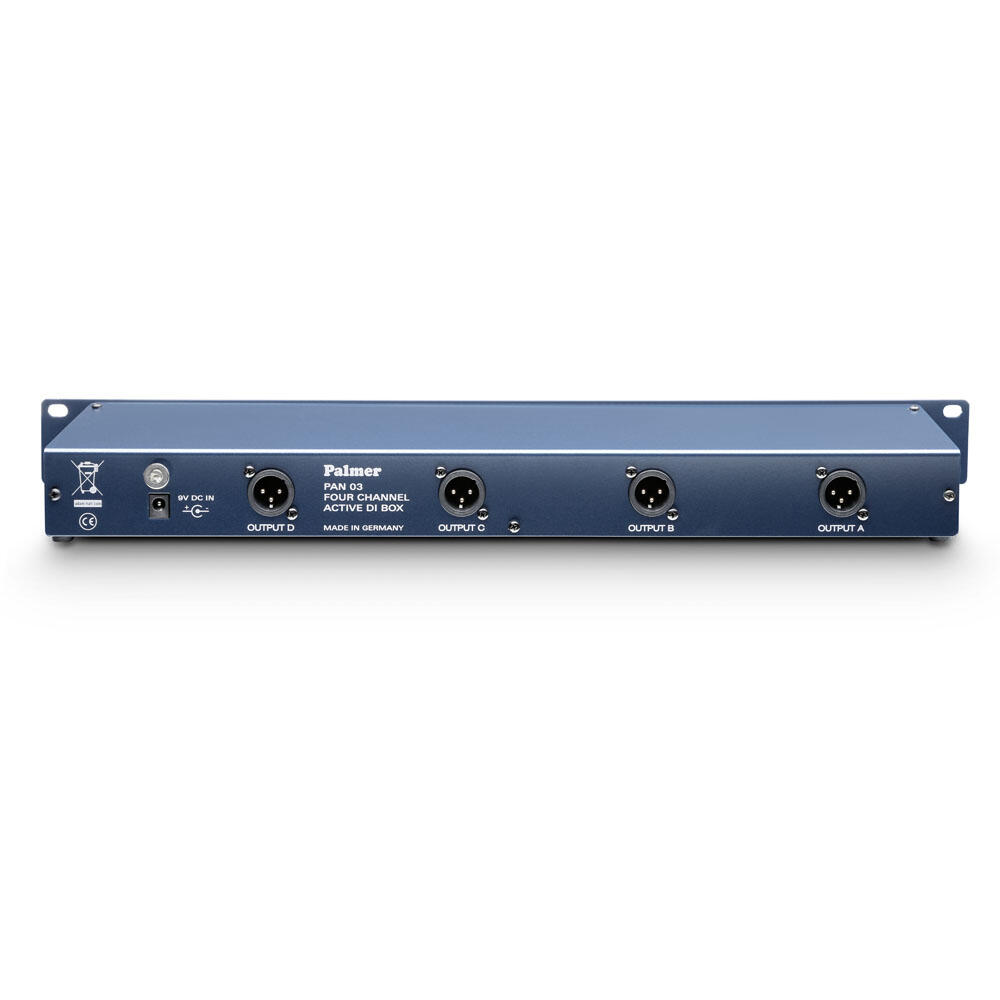

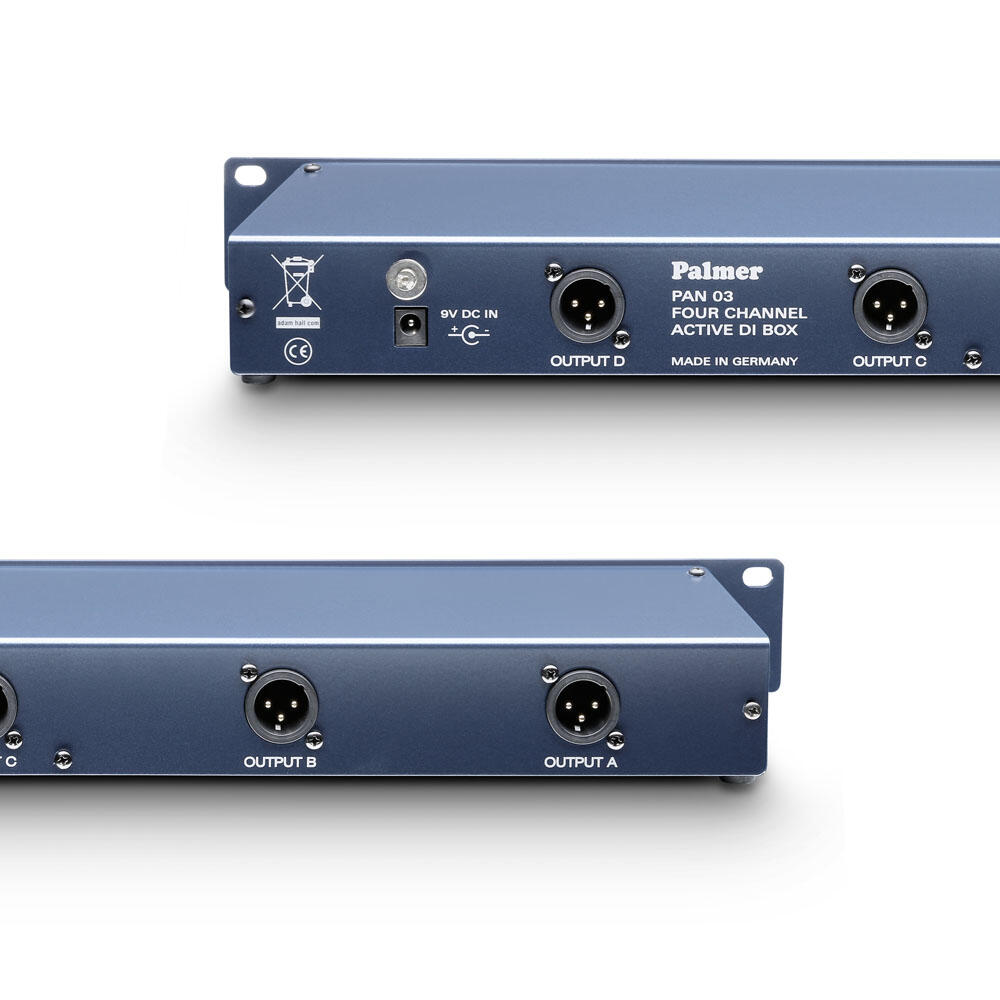

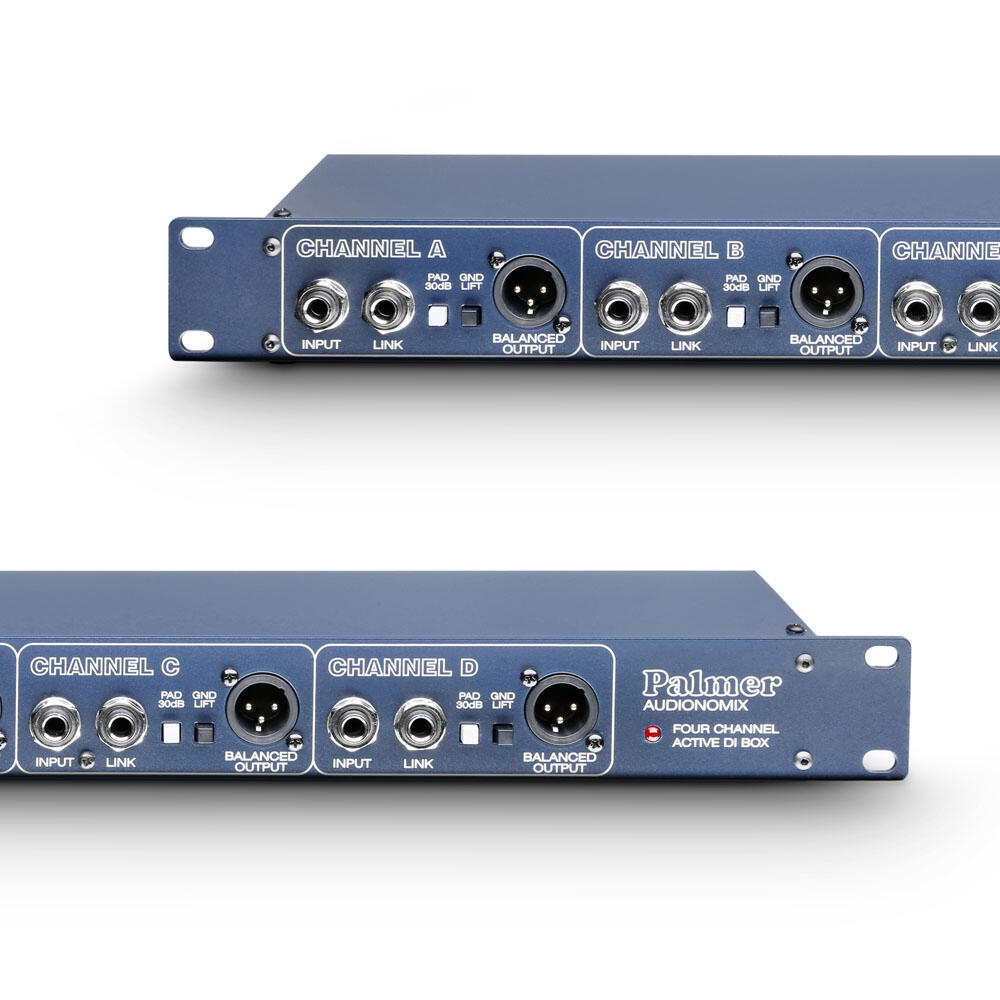

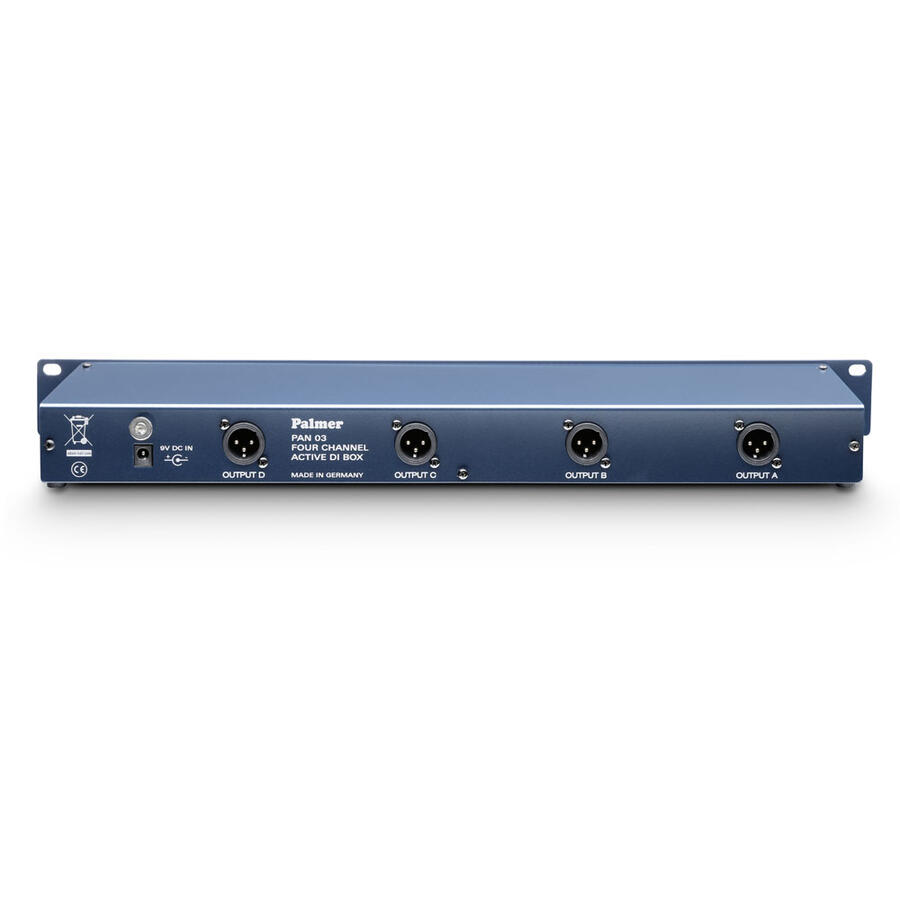

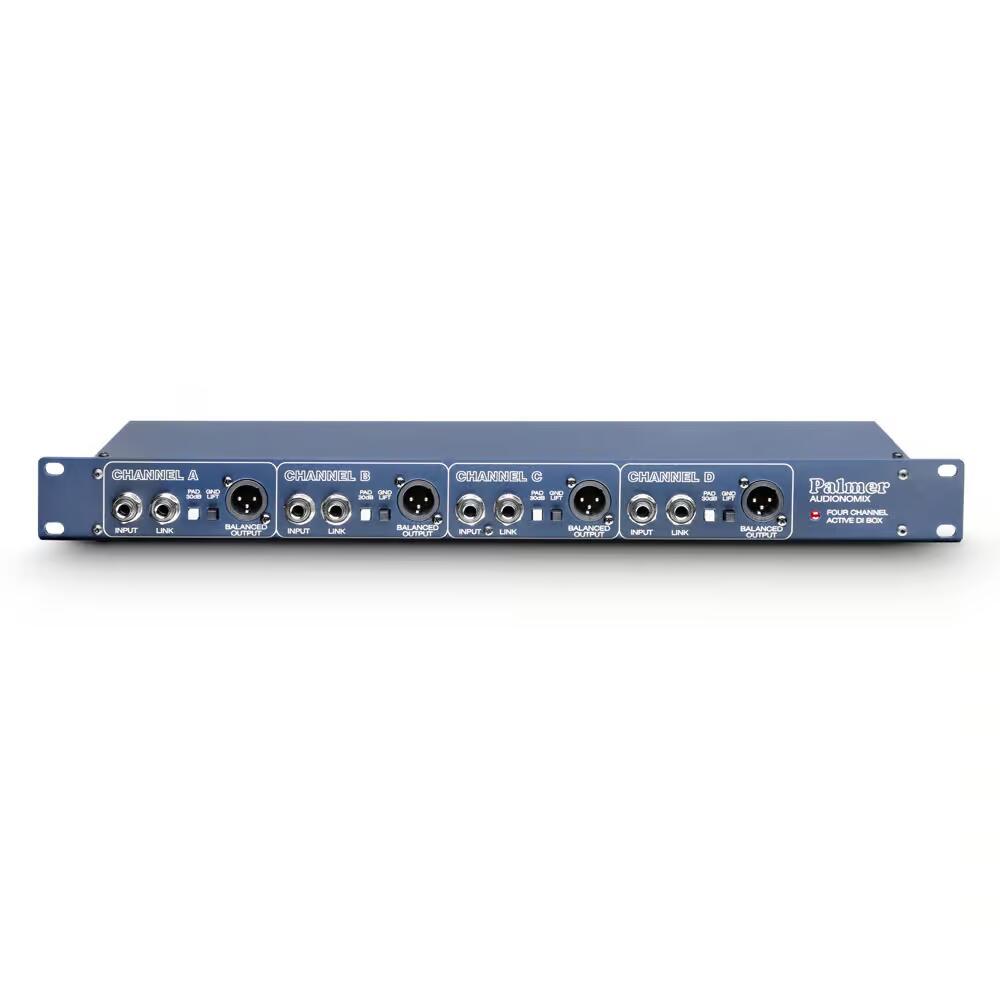

DI BOX attivo a 4 canali con corpo da 19". Ogni canale ha un ingresso jack con uscita parallela per la connessione loop through del segnale. L'interruttore del filtro (-30dB) permette di collegare a scelta il segnale di linea o degli altoparlanti. I dati tecnici sono uguali a quelli del PAN 02. Tuttavia con PAN 03 si utilizza in generale l'alimentazione in rete. Tutti i collegamenti e gli interruttori si trovano sul pannello frontale 1 HE, l'uscita XLR è disponibile come presa parallela sul lato posteriore. Corpo da 19"/1 U, profondità 90 mm
Aspetti generali
Tipo di prodotto
DI Box
Tipo
Attivo
Numero canaline
4
Numero ingressi
4
Connessioni ingressi
Jack da 6,3 mm
Livello max di ingresso
+ 45 dBu
Impedenza di ingresso
(@ 60 Hz) 1 M Ohm
Attenuazione in ingresso
0 / -30 dB
Numero uscite
4 (+ 4 uscite XLR parallele)
Numero di uscite THRU per canale
1
Connessioni uscite
Jack da 6,3 mm, XLR
Livello max di uscita
+ 10 dBu
Impedenza di uscita
600 Ohm
Risposta in frequenza
10 - 20000
Bilanciato a trasformatore
Sì
Rapporto di trasmissione (Ratio)
10 : 1
Indicatori
Power
Elementi di comando
Attenuatore, Ground-Lift
Alimentazione
Esterno
Materiale cassa
Lamiera d’acciaio
Superficie cassa
Rivestimento a polvere nero
Larghezza
480 mm
Larghezza
19 "
Profondità
90 mm
Altezza
45 mm
Altezza
1 U
Peso
1,6 kg
