Amplificazione, networking e DSP sono tutti contenuti in MLA Mini'scompagno MSX Power Plant , che include 9 canali di amplificazione di classe D - 1 canale per se stesso e 8 canali per fornire unità cellulare fino a 4 contenitori MLA Mini biamplificati. Le funzioni di crossover, delay ed EQ sono implementate da una combinazione di filtri IIR e FIR.
Gli array MLA Mini e gli MSX possono essere controllati in remoto sulla rete U-NET ™ da un laptop o tablet wireless che esegue il software di controllo VU-NET. I sistemi su piccola scala, come la configurazione di 4 x MLA Mini e 1 x MSX, possono essere configurati per plug-and-play senza controllo esterno, con i preset integrati richiamati da un selettore sul pannello posteriore.

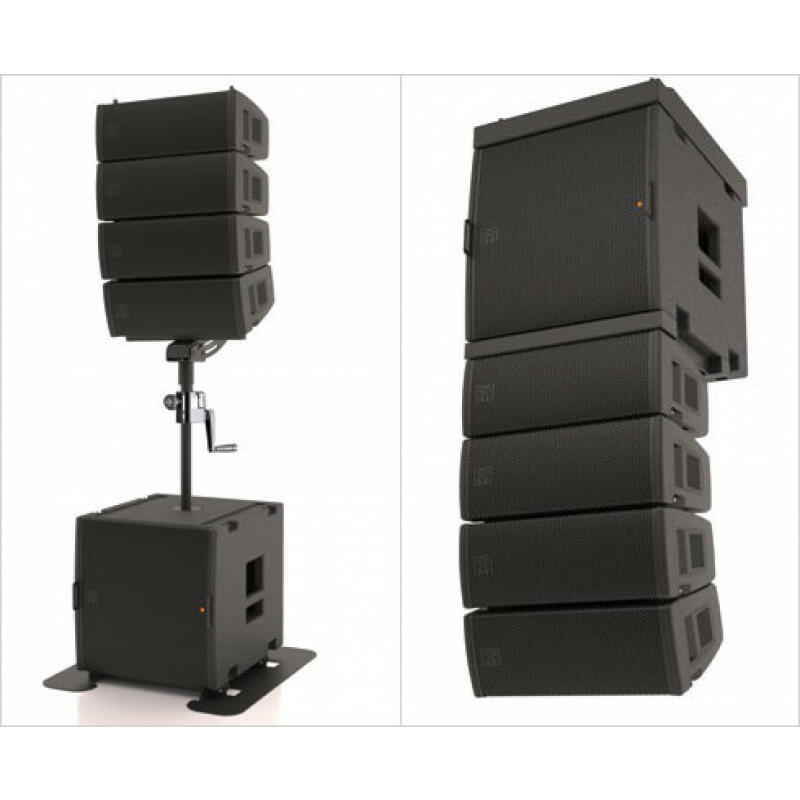

L'MSX ha la stessa larghezza dell'MLA Mini e può essere integrato in array sospesi o impilato a terra separatamente. È dotato di una bobina mobile da 15 "(380 mm) / 4" (100 mm), driver a lunga escursione caricato a riflesso in una custodia molto compatta.
Per una completa versatilità di installazione, il modulo della centrale può essere montato su rack e il canale dell'amplificatore sub-basso utilizzato per alimentare un MSX o un subwoofer passivo Martin Audio 4 Ohm alternativo. Per le massime prestazioni dei sub-bassi, la combinazione MLA Mini / MSX può essere utilizzata con il subwoofer DSX alimentato.
ACUSTICO | |
GENERE | Subwoofer caricato reflex da 15 " |
RISPOSTA IN FREQUENZA (1) | 50Hz-150Hz ± 3dB -10dB a 42Hz |
SPL MASSIMO @ 1M | 133dB continui, 136dB di picco (3) |
DRIVER | |
1 x 15 "(380 mm) / 4" (100 mm) bobina mobile, escursione ultra lunga, magnete in ferrite ad alta efficienza | |
POTENZA NOMINALE (2) | |
800 W AES, 3200 W di picco | |
DISPERSIONE MSX | |
Omnidirezionale. Possibili array cardioidi, utilizzando più contenitori MSX | |
INGRESSO AUDIO | |
CONNETTORI | Ingresso XLR femmina, uscita collegamento XLR maschio |
IMPEDENZA INGRESSO ANALOGICO | 20kΩ bilanciato a massa |
LIVELLO MASSIMO INGRESSO ANALOGICO | 6.15Vrms (+ 18dBu), protetto da sovratensione |
IMPEDENZA AES / EBU | Terminazione di ricezione e trasmissione bilanciata da 110 Ω |
ELABORAZIONE INTERNA | |
| |
RETE | |
CONNETTORI | IP68 classificato a 8 vie, tipo a sgancio rapido |
PROTOCOLLO | U-NET |
MODULO AMPLIFICATORE | |
GENERE | Modalità di commutazione a 9 canali, classe D. |
POTENZA DI PICCO DI USCITA |
|
CONNETTORI | 2 uscite NL8 a MLA Mini x 4 |
EFFICIENZA MEDIA | 85% |
RAFFREDDAMENTO |
|
TEMPERATURA AMBIENTE MASSIMA | 45 ° C (113 ° F) per la piena potenza |
ALIMENTAZIONE ELETTRICA | |
GENERE | Modalità di commutazione, frequenza fissa con PFC |
GAMMA OPERATIVA INGRESSO AC | 100-240 V CA, 50-60 Hz |
FATTORE DI POTENZA | > 0,95 |
CONSUMO | 900W |
CONNETTORE DI RETE | Neutrik® Powercon True1 |
GENERALE | |
ALLEGATO | Multistrato di betulla ampiamente rinforzato |
FINIRE | Rivestimento in PU nero testurizzato |
GRIGLIA DI PROTEZIONE | Acciaio perforato HEX nero |
RACCORDI |
|
VALUTAZIONE IP |
|
DIMENSIONI |
|
PESO (ES. TAVOLETTA) |
|
MSX
L'altoparlante deve essere un subwoofer autoalimentato in grado di essere impilato a terra o pilotato. Il suo trasduttore sarà un driver a escursione ultra lunga da 15 pollici in una custodia bass reflex.
L'altoparlante incorporerà un modulo amplificatore di classe D con nove canali di amplificazione e DSP per pilotare se stesso e quattro altoparlanti esterni a due vie, con i quali formerà un sistema arrayable completo e autoalimentato. L'amplificatore fornirà un totale di 3,2 kW di potenza di picco e includerà funzionalità di rete per consentire il controllo remoto e il monitoraggio del sistema. Il suo alimentatore utilizza la correzione del fattore di potenza e funziona da 100-240 V, 50-60 Hz CA.
I connettori audio devono essere di tipo XLR maschio e femmina e il connettore di alimentazione CA deve essere un Powercon True1.
La risposta in frequenza sull'asse del piano di massa sarà di 50Hz-150Hz +/- 3dB e l'altoparlante produrrà un SPL massimo di 136 dB di picco a 1 metro.
La cassa dell'altoparlante deve essere realizzata in multistrato di betulla con un rivestimento in poliuretano nero testurizzato. Il conducente deve essere protetto da una griglia in acciaio perforato e la custodia deve incorporare un sistema di manovre integrato per assemblare un array sospeso da un telaio volante dedicato.
Le dimensioni esclusa la pedana (L x A x P) devono essere 500 mm x 510 mm x 575 mm (19,7 pollici x 20,1 pollici x 22,6 pollici). Le dimensioni (L x A x P) esclusa la pedana con lembo di ventilazione aperto devono essere 500 mm x 510 mm x 675 mm (19,7 pollici x 20,1 pollici x 26,6 pollici). Il peso deve essere di 58 kg (128 libbre).
L'altoparlante sarà il Martin Audio MSX.
Accessori:
Wheelboard / Transit Cover
- ASF17025. - MSX Wheelboard e Transit Cover
- ASF15027. - Cappottina antipioggia e telaio MSX [*]
Hardware
- ASF20055. - Telaio di transizione con perni volanti (singolo)
- ASF20056. - Barra per pila a terra lunga (ne serve solo 1 per pila)
- ASF20057. - Barra dello stack a terra corta (ne serve solo 1 per stack)
- ASF20058. - Sistema di montaggio su palo MLA Mini (staffa e palo universali)
- ASF20059. - MLA Mini Pole Mount System (staffa di inclinazione e palo)
- ASF20051. - Staffa di sospensione universale MLA Mini
- ASF20062. - Piastra base MSX Ground-Stack
- ASF20045. - Adattatore per palo da 35 mm per staffa universale
- HAM09224. - Palo di avvolgimento
Casi di volo
- CAR00072. - Mini Flight Case MLA (contiene 4 x MLA Mini)
- CAR00073. - Custodia da volo MLA Mini Grid
- CAR00074. - Mini caso hardware multi-distribuzione MLA
Elettronica
- HAM09223. - Kit di montaggio su rack del modulo MSX (venduto solo in coppia)
- ASF17031. - Rack MLA Merlin - WiFi abilitato 110 V e 230 V.
- ASF17031. - MLA Merlin Rack. Wi-Fi abilitato 110 V e 230 V.
- ASF20061. - Modulo amplificatore MSX per montaggio su rack (include kit per montaggio su rack)
- ASF20061. - Modulo amplificatore MSX per montaggio su rack *
- ASF17034. - MLA Merlin Rack. WiFi abilitato 110V
- ASF17032. - MLA Merlin Rack. Non abilitato WiFi 110 e 230 V.
- ASF17035. - MLA Merlin Rack - 110V non abilitato WiFi
- ASF17011. - MLA Ruckus Wifi Front of House Rack
- ASF17012. - Portapacchi MLA Ruckus Front Of House 110v
- ASF14017. - Panasonic Toughbook PC inc Accessori
- ASF14004. - Misuratore di distanza laser Leica Disto D8
- ASF14012. - Leica DS510 Laser Disto
Cavi / Rete
- ASF14013. - Adattatore da USB a Ethernet (ROW)
- ASF14014. - Adattatore da USB a Ethernet (USA)
- PWA00040. - Cavo di rete (U-NET) 35m Belden 1305A
- PWA00051. - Cavo di rete (U-NET) 5m Belden
- PWA00038. - Cavo di rete (U-NET) 800 mm
- ASF12031. - Cavo mini altoparlante MLA - 19 pin a 4 x NL4
- ASF12030. - Cavo mini altoparlante MLA. 19 pin a 4 x NL8
- ASF12029. - Cavo mini altoparlante MLA - Prolunga 15 m a 19 pin
- ASF12002. - Cavo multidirezionale a 6 circuiti da 30 m
- ASF12025. - Set di cavi di alimentazione MSX 1,65 m. Con 2 x PowerCon e Y-split sagomato a 1 x IP67 a vite tipo C-Form.
- ASF12024. - Set di cavi di alimentazione MSX 2,15 m - 1 x PowerCon a 1 x IP67 (C-Form)
- ASF12023. - Set di cavi di alimentazione da 5 m. 1 x PowerCon a 1 x IP67 (C-Form)
- ASF12026. - Set di cavi per doppio altoparlante MLA Mini 3m
- PCX00043. - Convertitore da Unet (ODU femmina) a RJ45 femmina
- ASF14016. - Ruckus WAP e cavo
